為精準掌控重大基礎設施的結構健康狀態，保障其長期運營安全，本方案旨在構建一套全方位、高精度、實時化的位移監測體系，實現對橋梁、隧道、大壩等結構毫米乃至亞毫米級形變的持續感知與智能預警。

一、監測目標與原則

核心目標：

1. 安全預警： 實時感知異常形變，為預防性維護和應急決策提供依據，防范結構性安全事故。

2. 性能評估： 長期跟蹤結構在荷載、環境作用下的變形規律，評估其服役性能與耐久性。

3. 科學指導： 為養護維修、加固改造及類似工程設計提供寶貴的數據支撐與理論驗證。

實施原則： 遵循“系統性、先進性、可靠性、經濟性”原則，采用空天地一體化監測策略，融合多種技術手段，確保數據連續、準確、可靠。

二、綜合監測技術體系

構建由內到外、從點到面的多層次技術網絡：

1. 內部精密傳感網絡：

• 靜力水準儀： 布置于關鍵斷面（如橋墩、壩體、隧道管片），連續監測不均勻沉降，精度可達0.1mm。

• 固定式測斜儀/傾角儀： 安裝在墩柱、邊坡、壩體內部，感知深層水平位移與傾斜變化。

• 光纖光柵傳感網絡： 埋設或貼附于結構內部及表面，實現應力、應變、溫度等多參數分布式高精度測量，抗干擾能力強。

2. 外部空間測量體系：

• GNSS自動化監測站： 在結構關鍵特征點（如橋塔頂、壩頂、邊坡）布設，提供絕對三維坐標變化，精度在水平±2-3mm、高程±3-5mm，實現大范圍基準控制。

• 測量機器人（自動化全站儀）： 于穩定基準點設站，自動周期掃描布設于結構表面的棱鏡陣列，實現高精度（亞毫米級）三維位移監測，尤其適用于局部關鍵區域。

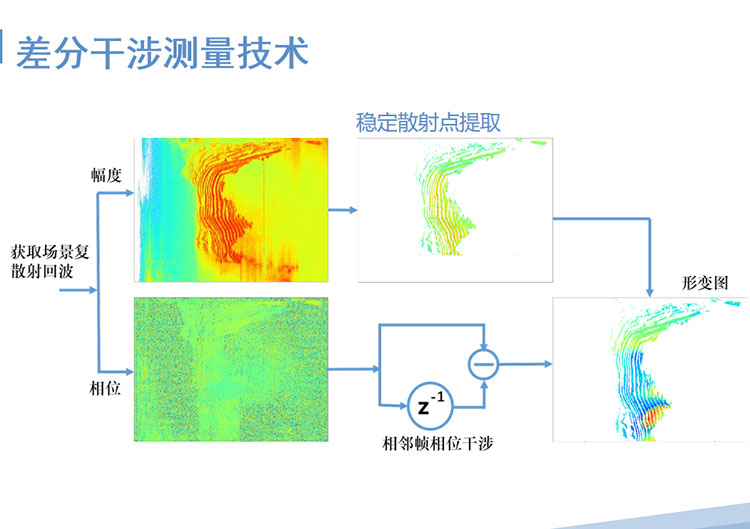

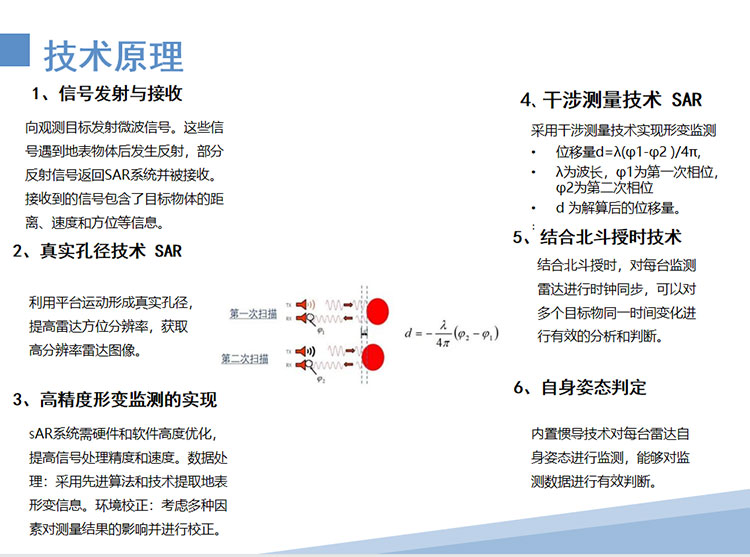

• 地基干涉雷達： 對邊坡、壩體、橋塔等進行面式非接觸掃描，獲取全域形變場，靈敏度達亞毫米級，適用于應急監測與區域穩定性評估。

3. 新興技術深度集成：

• 合成孔徑雷達遙感： 利用星載或機載InSAR技術，進行大范圍、周期性地表形變篩查與歷史回溯分析。

• 三維激光掃描： 定期獲取高精度點云模型，通過對比分析實現整體變形可視化與量化。

三、系統架構與數據處理

1. 感知傳輸層： 各傳感器與采集設備通過有線（光纖、電纜）或無線（4G/5G、LoRa）網絡，將數據實時匯聚至安全可靠的監測中心。

2. 數據與管理層： 部署專業監測云平臺，實現數據集成、存儲、管理。平臺具備強大的數據處理能力，包括粗差剔除、噪聲濾波、基準平差等，并自動生成時程曲線、空間分布圖等成果。

3. 智能分析預警層： 基于機器學習與結構分析模型，設定多級報警閾值（如累計量閾值、變化速率閾值）。系統自動分析變形趨勢，實現分級（如關注、預警、報警）實時推送，并輔助進行成因研判。

四、實施方案要點

1. 針對性布設： 依據結構特點、受力特征、地質條件與風險分析，優化布點方案。重點覆蓋最大撓度/位移處、結構突變點、地質薄弱帶、已有損傷區域等。

2. 基準網建設： 在監測區域外圍穩定地質體上建立不少于3個的絕對基準點，確保監測數據的可靠性。

3. 運維與保障： 制定嚴格的設備巡檢、校準與維護制度。建立跨專業的運維團隊，明確應急響應流程，確保系統長期穩定運行。

本方案通過集成前沿感知技術與智能分析平臺，可構建覆蓋全面、反應靈敏、診斷精準的重大基礎設施微形變監測神經系統，是實現基礎設施從被動養護向主動預警、智慧管養跨越的核心支撐，對保障人民生命財產安全和社會經濟穩定運行具有重大意義。

橋梁隧道大壩邊坡監測方案，請聯系姚經理：173-5100-0785
